JF5-231分離脫落電連接器接插件適用于軍用電子系統與地面設備之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。連接方式為手輪式，分離方式為電磁解鎖和機械解鎖，瞬間強制分離。插頭如配置適用的機械手、光學探頭及控制電路，可實現自動插合和自動分離脫落。密封式插座具有水密、氣密功能。插座插合面可耐瞬時2000℃的高溫火焰。

JF5-231產品其連接結構安裝位置不在殼體的中心，這樣可以有效的防誤插合，連接機構直接安裝在插頭絕緣體上。插頭電纜罩上留有機械手安裝孔，可以把插頭直接安裝在機械手上，直接通過機械手來插拔。插頭和插座裝有開關，可以提供鎖緊到位信號。

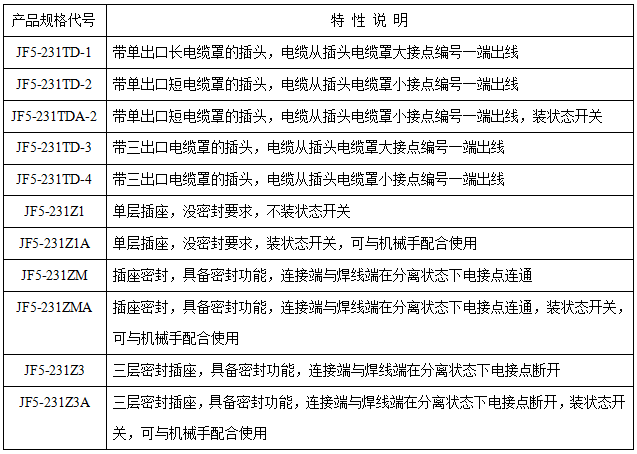

JF5型脫落電連接器接插件型號標志如下：

① 矩形脫落電連接器

② 設計序號

③ 芯數：231

④ 電連接器類別：T-插頭，Z-插座

⑤ D-電磁解鎖插頭，Da-磁解鎖可與機械手配合使用的插頭

1-單層插座，M-密封插座，3-三層密封插座

⑥ 特征類別：A-裝狀態開關，不裝狀態開關不標注

⑦ 電纜罩形式：1-單出口長電纜罩，2-單出口短電纜罩，3-三出口電纜罩，基本型不標注。

產品規格說明

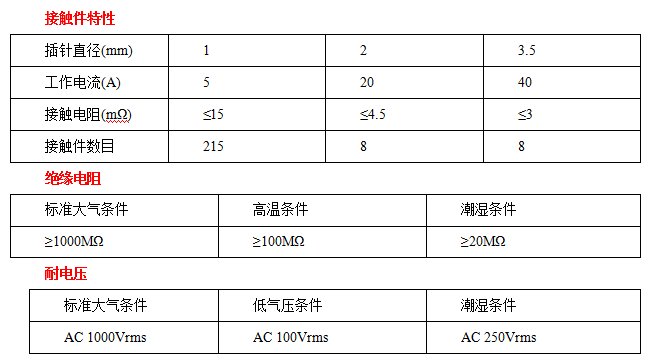

JF5型脫落電連接器主要技術特性如下：

機械分離力 50～200N

電磁分離   分離電壓 DC 27±3V (線包電阻6～7Ω）

          分離電流 ≤5A

          分離時間 ≤0.2s

密 封 性  非插合時三層插座連接面可以承受0.5MPa,背面可以承受2MPa的水壓； 在非插合時密封插座連接面可以承受2.5MPa, 背面可以承受3.5MPa的水壓。

機械壽命 500次

屏蔽效果 在場強5萬伏/米,頻譜范圍小于100MHz條件下泄漏衰減不小于60dB

執行標準：Q/Ag1.074-2000《JF5脫落電連接器詳細規范》
