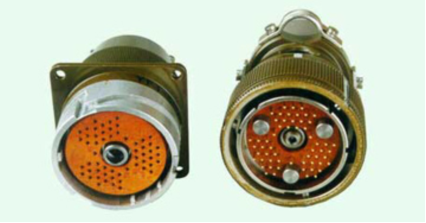

YF1是一種典型的圓形分離電連接器接插件。YF1圓形分離電連接器接插件（見圖6-3）適用于軍用電子系統，以及各種電器、電子設備等系統之間的電氣線路連接，以及其它工業設備的電氣連接，并可作瞬間電磁分離和機械分離（拉桿分離）。連接方式為旋插及直插，分離方式為電磁和機械解鎖，強制分離。插座密封，并設有防火焰機構，能承受短時間850℃高溫火焰。YF1不具備外殼電連續性，不具備電磁屏蔽功能。
YF1圓形分離電連接器型號標志如下：
① 圓形分離電連接器
② 設計序號
③ 芯數：20，55
④ 電連接器類別：T-插頭，Z-插座
⑤ 電動分離
YF1圓形分離電連接器主要技術特性如下：
工作電流 3A
接觸電阻 ≤8mΩ
絕緣電阻 ：標準大氣條件≥500MΩ ；高溫條件≥100MΩ；潮濕條件≥10MΩ 。
耐電壓：標準大氣條件 AC 1000Vrms；低氣壓條件 AC 200Vrms；濕熱條件 AC 500Vrms 。
密 封 性 0.2MPa
分 離 力 20芯19.6～49N
50芯29.4～59N
電磁分離：
分離電壓 DC 27±3V(線包電阻6～7Ω）；分離電流 ≤5A；分離時間 ≤0.2s。
機械壽命 100次
執行標準：Q/Ag1.010-87《YF1系列圓形分離電連接器技術條件》
生產單位：中國航天時代電子公司八二五廠
在YF1-55圓形分離電連接器的基礎派生出了YF1N-48抗輻射加固電連接器，該產品鎖緊和分離機構與YF1-55一致，其增加了接觸件的濾波功能和外殼的電磁屏蔽功能，可使用在核爆環境下。
